[HTTP] 웹 브라우저 요청 흐름

HTTP 웹 브라우저 요청 흐름

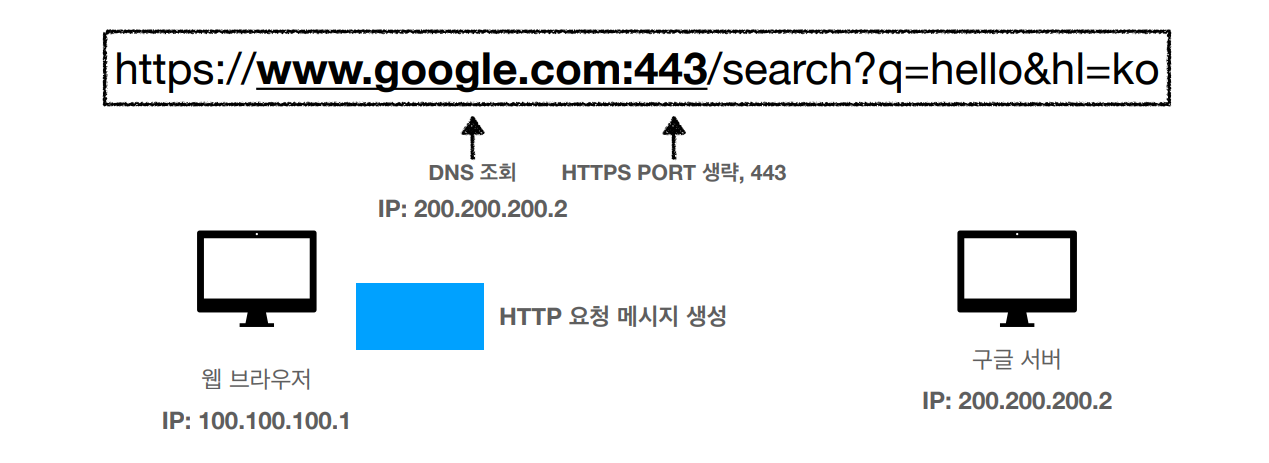

1. DNS 조회해서 IP 조회 후 PORT 가져옴

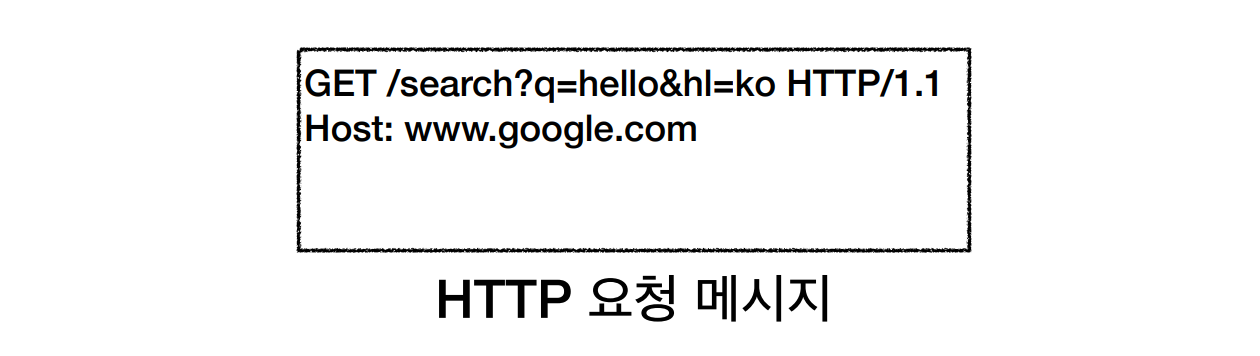

2. HTTP 요청 메시지 생성

HTTP 요청 메시지에는 GET, path, HTTP 버전 정보, HOST 정보 등 있음

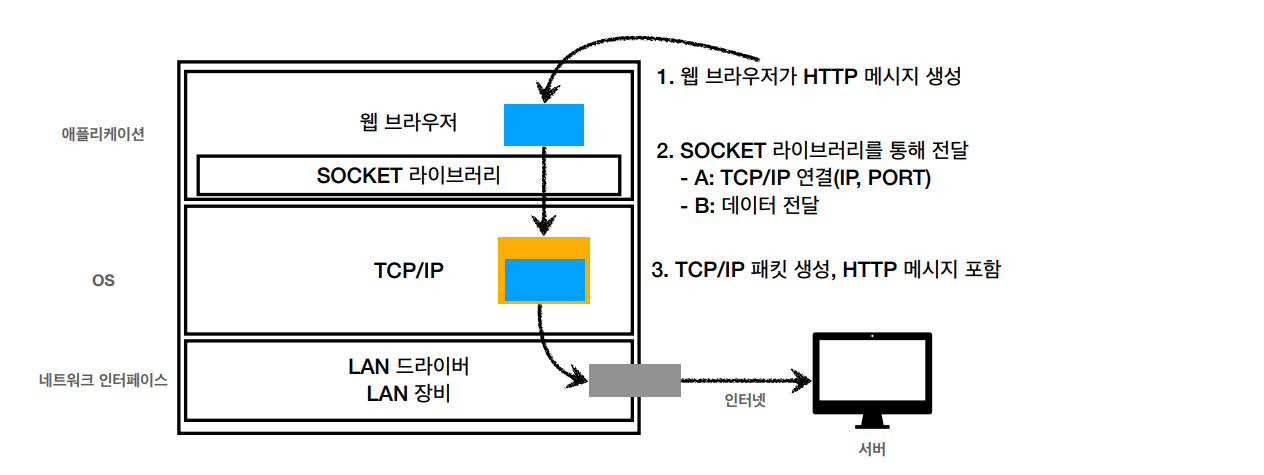

3. HTTP 요청 메시지 전송

1) 웹 브라우저가 HTTP 메시지 생성

2) SOCKET 라이브러리를 통해 TCP/IP 연결(IP, PORT) (SYN, ACK 진행)

3) 데이터 전달

4) TCP/IP 패킷 생성, HTTP 메시지 포함

5) HTTP 메시지 전송

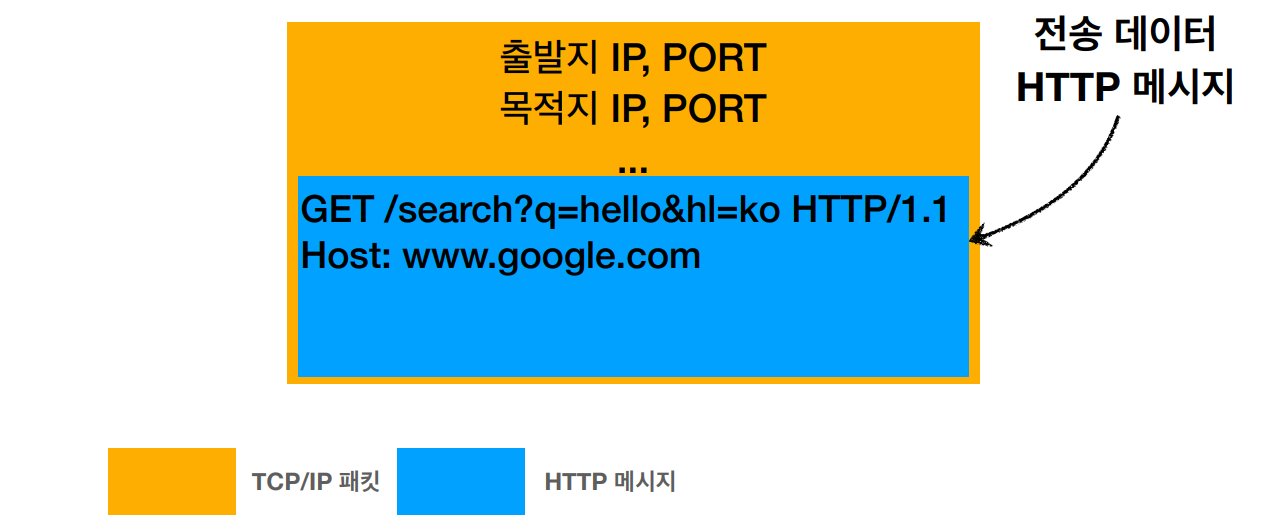

* 패킷 구성

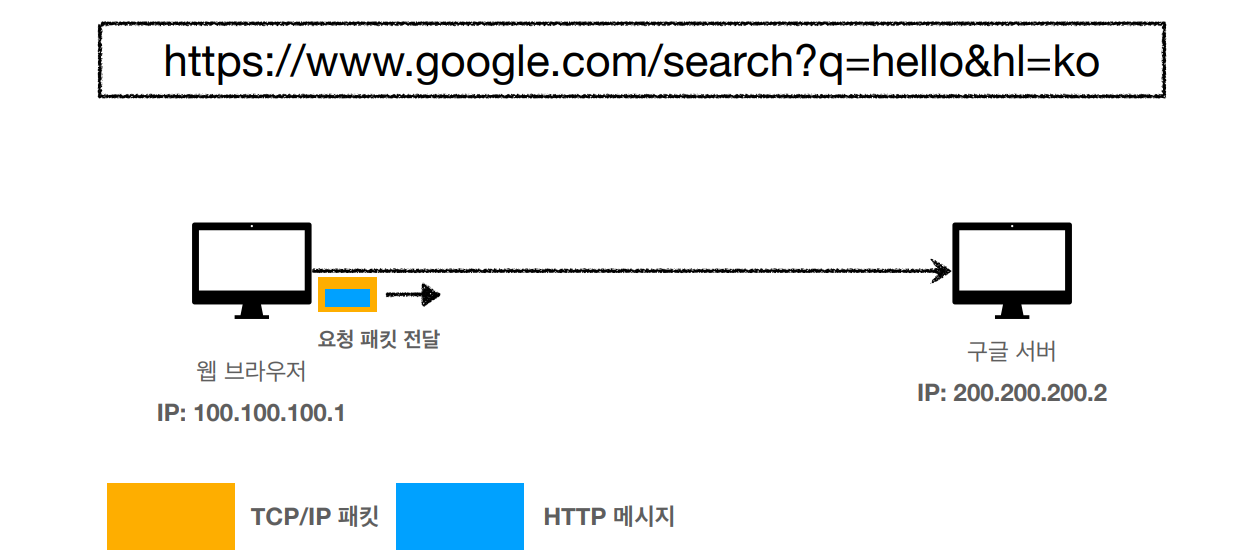

4. 웹 브라우저에서 요청 패킷 전달 -> 서버에 요청 패킷 도착





5. 서버 HTTP 메시지 조회

전달받은 TCP/IP 패킷에서 HTTP 메시지 조회 후 해석 및 요청 작업 진행

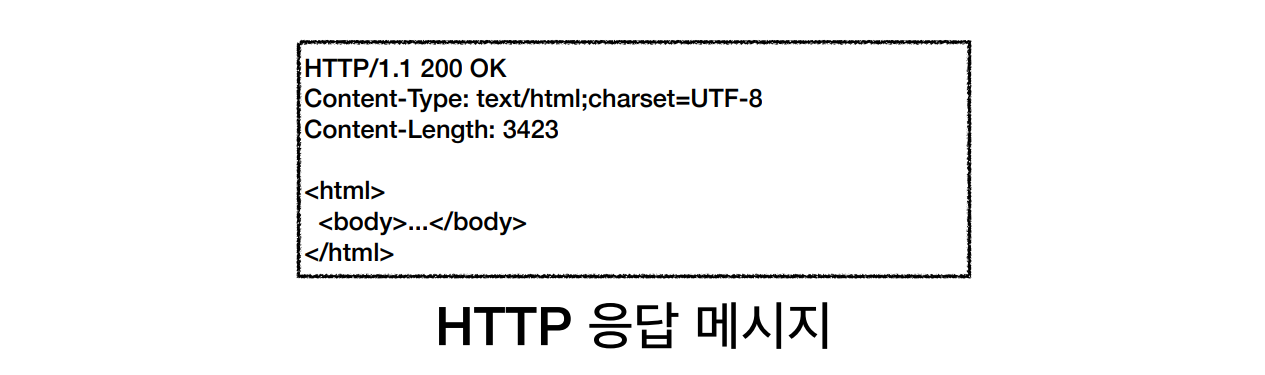

6. HTTP 응답 메시지 생성

HTTP 버전,결과 코드, Content-Type 등 있음

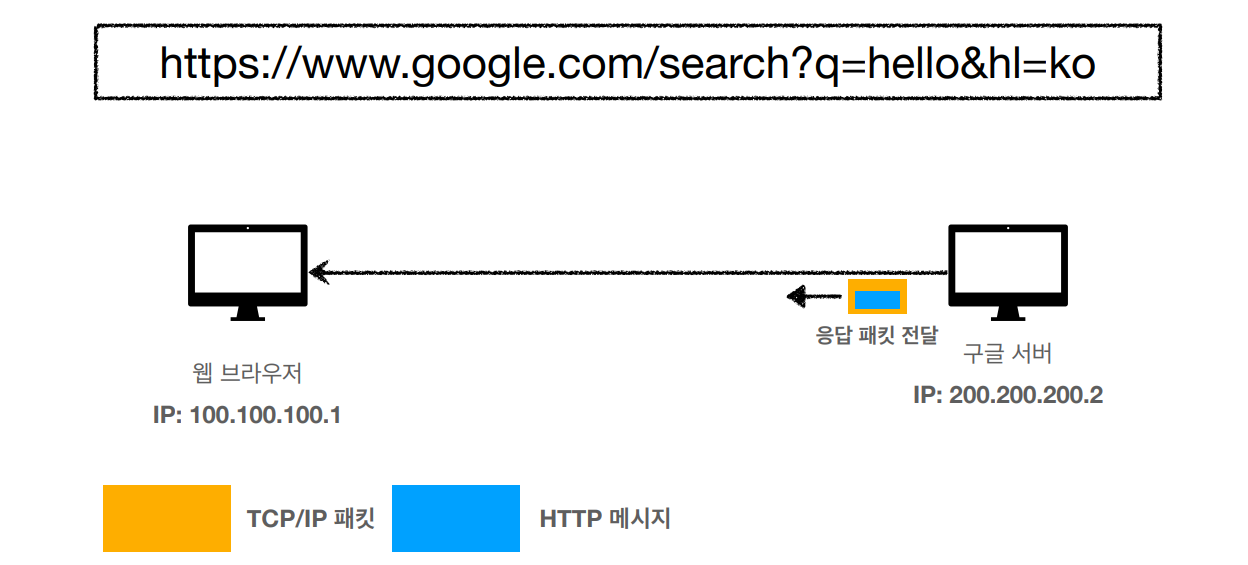

7. 서버에서 HTTP 응답 패킷 전달 -> 웹 브라우저에 응답 패킷 도착





8. 웹 브라우저에서 HTTP 메시지 조회

전달받은 TCP/IP 패킷에서 HTTP 메시지 조회

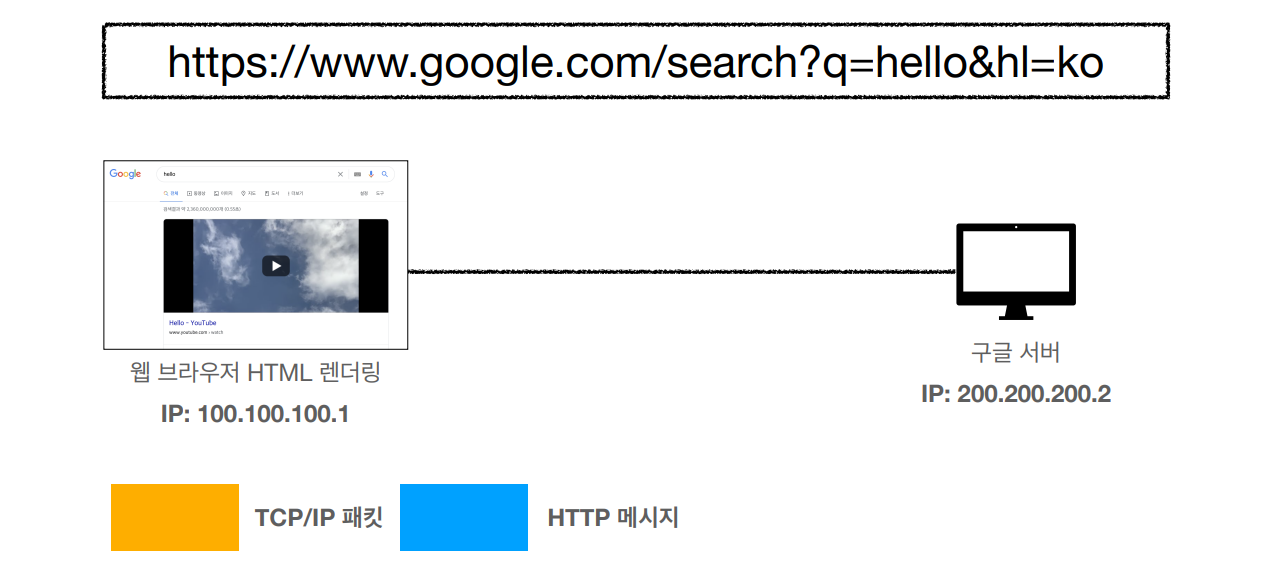

9. 웹 브라우저에서 HTML 렌더링





정리

1. DNS 조회해서 IP 조회 후 PORT 가져옴

2. HTTP 요청 메시지 생성

3. HTTP 요청 메시지 전송

4. 웹 브라우저에서 요청 패킷 전달 -> 서버에 요청 패킷 도착

5. 서버 HTTP 메시지 조회

6. HTTP 응답 메시지 생성

7. 서버에서 HTTP 응답 패킷 전달 -> 웹 브라우저에 응답 패킷 도착

8. 웹 브라우저에서 HTTP 메시지 조회

9. 웹 브라우저에서 HTML 렌더링



1~4: 웹 브라우저에서 진행

5~7: 서버에서 진행

8~9: 웹 브라우저에서 진행





출처: 인프런 '모든 개발자를 위한 HTTP 웹 기본 지식' 강의
